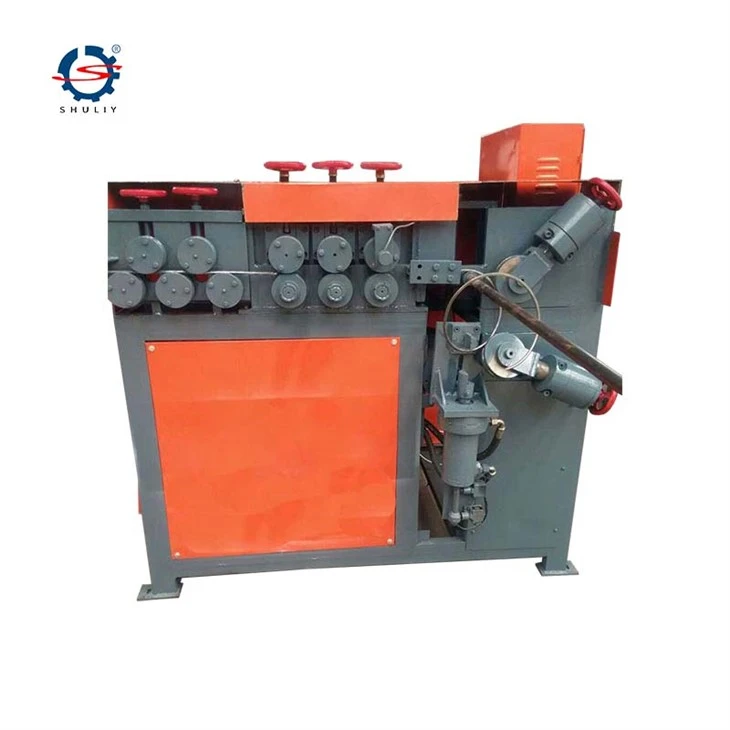

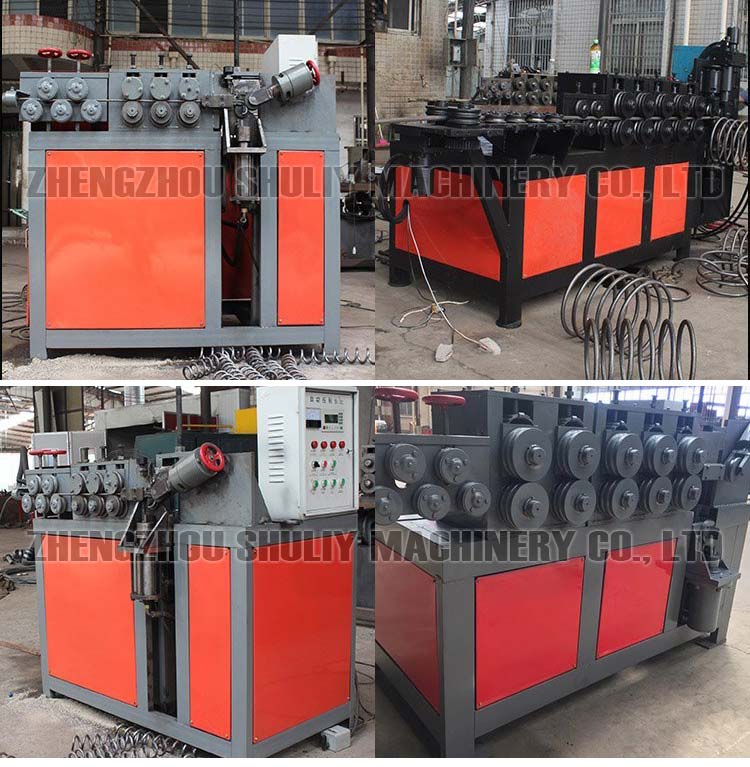

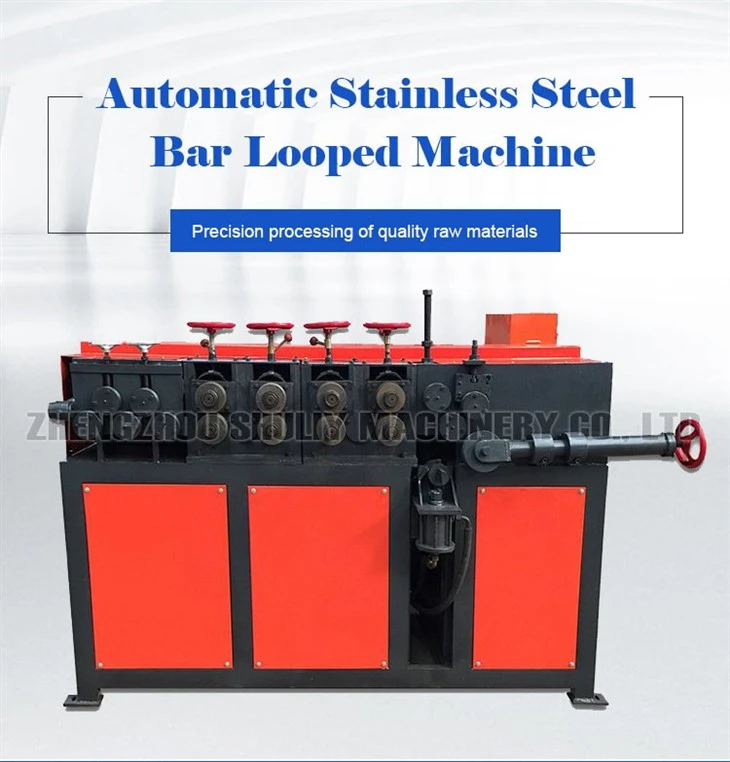

鉄筋コイリングマシン

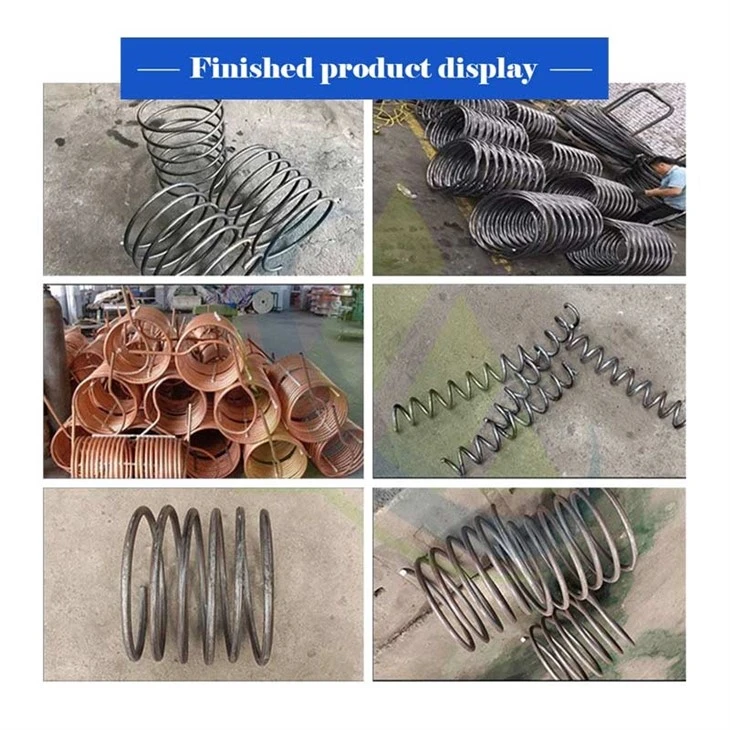

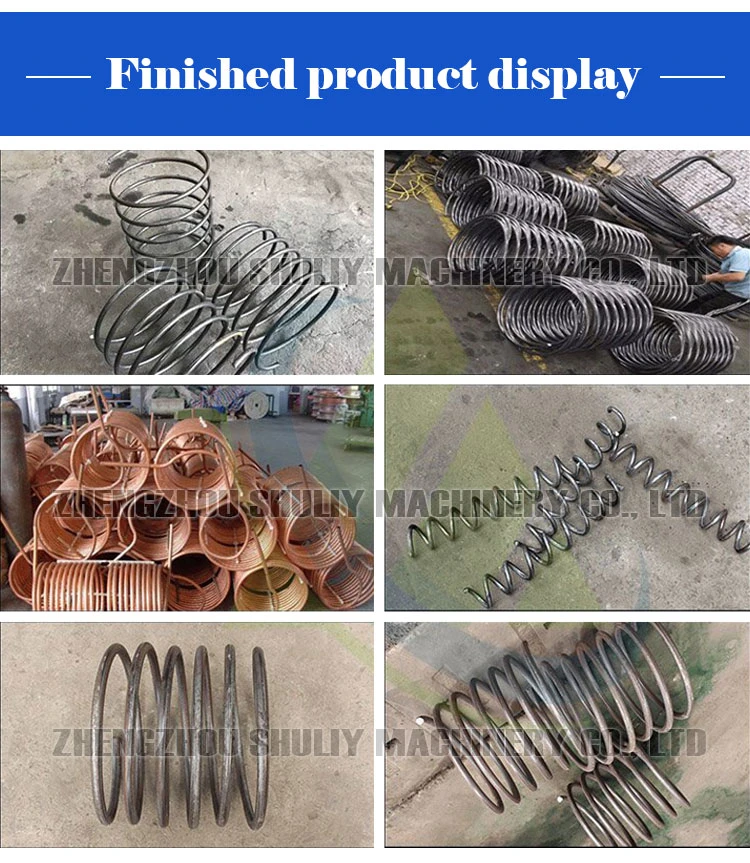

鉄筋コイリングマシンはスパイラル鉄筋を製造するために使用されます。高度な制御技術、安定した動作、高い生産速度、正確な製品寸法、高精度、簡単な操作、省エネ、高効率、低生産コスト、多機能を特徴としています。-統合された設計により、堅牢で耐久性があります。自動送り、矯正、巻き取り、切断まで全自動で動作します。 PLC 数値制御システムにより、正確なコイリングとスパイラル形成が保証されます。機械全体を稼働させるのに必要なオペレーターは 1 人だけです。鉄筋コイリングマシンは、自動車のシートフレーム、サンバイザーフレーム、角蛇行バネ、ペットケージや家畜ケージ用の異形バネ、自転車かご、オートバイ部品などの製造に適しています。



モデル	TZ-10	TZ-12	TZ-16	TZ-22
鋼棒径	6-10mm	8-12mm	10-16mm	16-22mm
力	5.5kw	7.5kw	11kw	15kw
容量	20m/分	15m/分	12m/分	10m/分
鋼棒リングの内径範囲	100～300mm	120～350mm	150～500mm	200～500mm
寸法	1500*1000*1300mm	1700*1100*1300mm	2000*1100*1400mm	2400*1500*1600mm
重さ	850kg	980kg	1200kg	1800kg

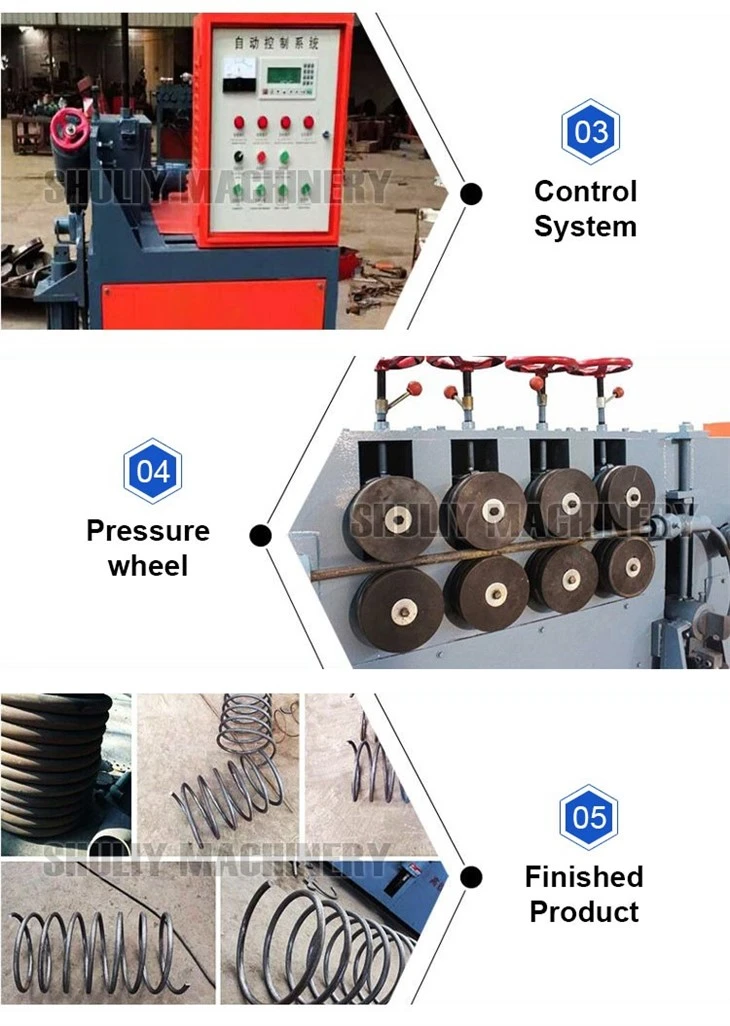

1. 鉄筋コイリングマシンは数値制御によって操作され、データはタッチスクリーン経由で入力できます。

2. この機械は、耐摩耗性と耐久性を確保するために、複数セットの高品質合金矯正ホイールを使用しています。-

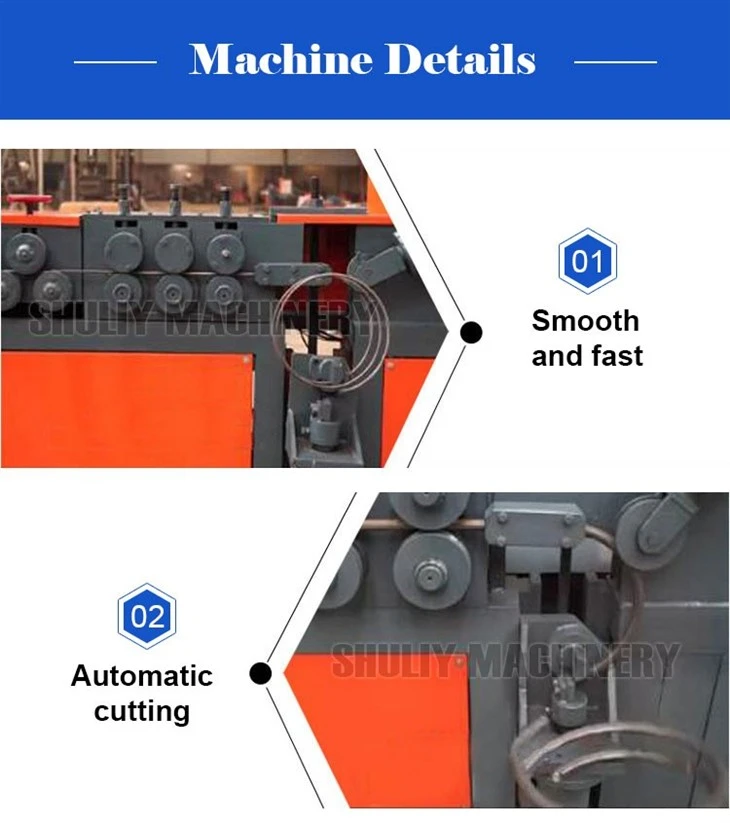

3. 鉄筋コイリングマシンは切断に油圧シリンダーを採用しているため、滑らかでバリのない切断が可能です。-

4. すべてのコンポーネントは油圧トランスミッションとサイクロイドモーターを備えているため、ギアアシストの必要性がなくなり、ギアのバックラッシュが軽減されます。

5. 長さ1ミリメートルを50のパルスセグメントに分割し、ワイヤ送給精度は300±10ミクロンまで制御可能です。

6.鉄筋コイリングマシンは、早送り、自動切断、手動切断、自動停止、オンラインスタート機能を備えています。



鉄筋コイリングマシンは、電動モーター、油圧コンポーネント（オイルポンプ、油圧モーター、電子バルブ、オイルタンク、オイルパイプなど）、事前調整ホイール、矯正ギアボックス、コイリングアセンブリ、切断アセンブリ、および数値制御電気制御プログラムで構成されています。- PLC メインボードは、オイル ポンプを駆動する電気モーターを起動および制御します。これにより油圧コンポーネントが作動し、矯正ギアボックスが駆動され、材料が前方に推進されます。材料はコイリングアセンブリでコイル状に巻き取られ、その後カッティングシリンダーが上昇して材料を切断し、作業が完了します。
